計算例「電磁場：磁気ヘッド＆磁気テープ 190202」
解析ソフト：ANSYS/ED Rel 5.7解析タイプ：2次元平面線形静的解析
構成部材：磁気テープ，磁気ヘッドコア，コイル，空気

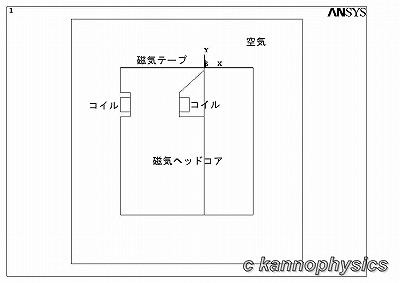

モデル(全体)：概要

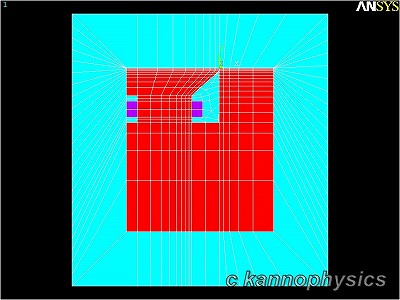

モデル(全体)：エレメント n=498

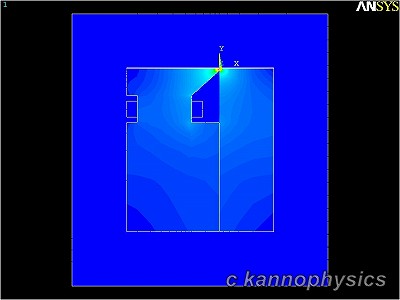

コンター図(全体)：磁束密度分布

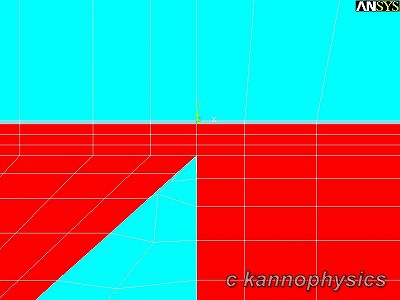

モデル(ギャップ近傍)：エレメント

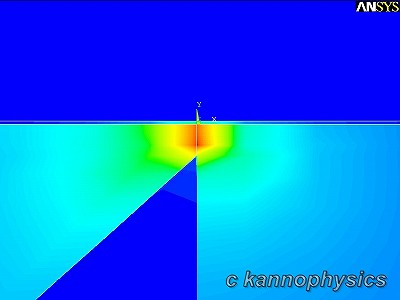

コンター図(ギャップ近傍)：磁束密度分布
参考文献
CAD/CAE研究会編（2001）「ANSYS工学解析入門」理工学社．松本光功（1983-1986）「磁気ヘッドと磁気記録」総合電子出版社．
横山克哉（1988-1992）「磁気記録技術入門」総合電子出版社．
